HDPE土工膜的技术要求
时间：2021-08-28 14:24 点击次数：
HDPE土工膜的技术要求

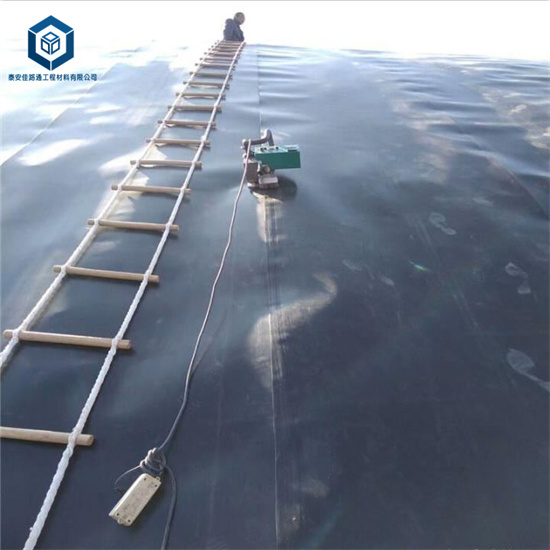

HDPE土工膜的接缝处理直接影响产品寿命。据质量检测标明，选用热焊办法比较好。（也可用专用胶粘接）热焊办法是HDPE土工膜相接的表面加热处理，使之表面熔化，然后经过压力使之组成一体，土工膜沿一定方向铺设，土工膜两边均预留一定PE膜与PET不粘合层，铺设时要调整好每个单元土工膜走向，以便于两个单元土工膜的焊接。土工膜铺设后，要用砂袋压住，以防风动，边沿接缝处要求不能有污物、水分、尘土等。焊接前要调整好接缝处两幅边PE单膜，使之搭接一定的宽度，且平坦、无折皱。焊接时，是要有一定经验的技术人员焊接，焊接要用专用焊接机进行焊接。要调整好温度和速度，（也可胶粘接）。根据实践证明，土工膜厚度不小0.25mm，太薄或许产生气孔，且易在施工中受损而下降防渗作用。土工膜施工中，特别要注意做到铺设不宜过紧，不得打皱，拼接要结实。
要严格按技术规范施工，把好准备、铺设、拼接、查验和回填等五道质量关。不应呈现漏焊、开焊、虚焊。气道中充气0.2MPA，3-5 分钟焊缝不漏气，不得有开焊。HDPE土工膜铺设焊接好后，容许有不严峻的凹凸现象。悉数热熔焊缝均可做损坏试验，现场选用拉力机做剪切和剥离时，母材被撕拉损坏，焊缝不被撕拉损坏即为合格。
