防渗膜焊接 HDPE防渗膜焊接工艺与操作要点
时间：2026-06-02 11:09 点击次数：
防渗膜焊接 HDPE防渗膜焊接工艺与操作要点
防渗膜（HDPE土工膜）焊接是防渗工程的核心环节，焊接质量直接决定工程防渗效果。主流采用双轨热熔焊接为主、挤压焊接为辅的工艺，适配不同工况，全程需规范操作、严控参数、完善检测，保障焊缝密实牢固。
一、焊接前准备：基础保障，规范前置
1. 基面与膜面清理
彻底清理焊接区域基面，去除尖锐杂物、油污、灰尘、积水；防渗膜搭接面30cm 范围内保持洁净干燥，无泥沙、褶皱、破损，确保贴合紧密。
2. 材料与设备检查
材料：选用同材质、同规格 HDPE 防渗膜，厚度差不宜过大，破损处提前修补。
设备：双轨热熔焊机、挤压焊机、真空罩、气压检测仪等，提前调试校准；焊机预热至设定温度，稳定后保温 5-10 分钟。
3. 环境条件要求
施工环境温度宜 5-40℃，空气湿度≤85%，风力≤5 级；雨雪、大雾天气或膜面温度低于 5℃时，停止焊接作业。
4. 试焊确认
正式焊接前，截取50cm以上废膜试焊，按设定参数操作；冷却后做剥离、剪切测试，焊缝无气泡、焦糊、开裂，熔浆均匀挤出（两侧 2-3mm），参数合格方可施工。
二、核心焊接方法：双轨热熔焊 + 挤压焊接

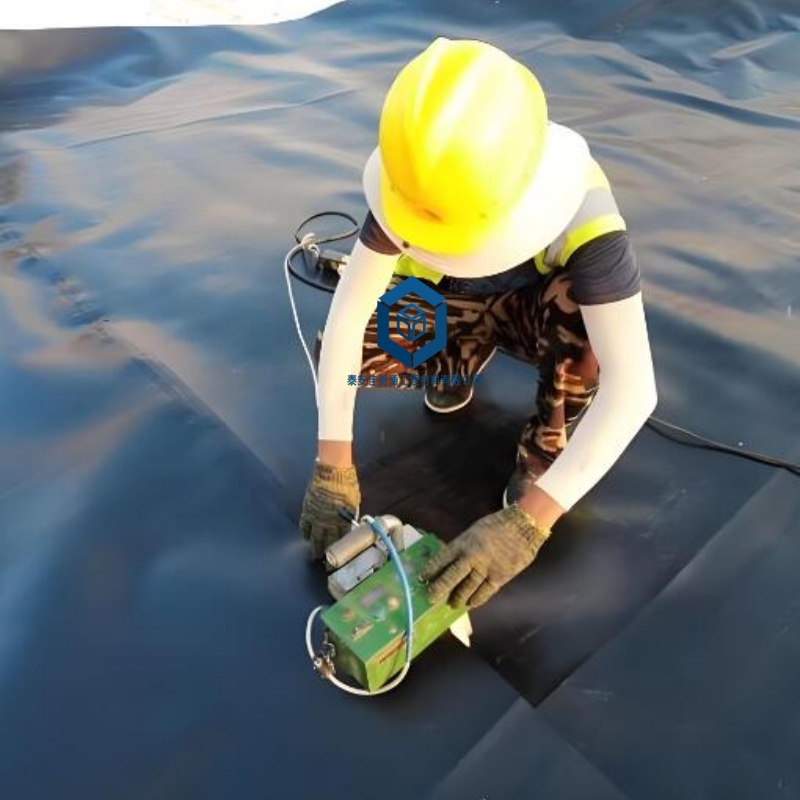

（一）双轨热熔焊接（大面积主焊缝首选）
适用于HDPE防渗膜大面积直线搭接，焊缝为双轨密封结构，便于气压检测，防渗可靠性强。
搭接宽度：常规≥10cm，膜厚≥1.5mm 时增至15cm；横向焊缝间距＞50cm，采用T形排布，避免十字交叉。
参数设置（参考）：
0.8-1.0mm膜：温度300-320℃，速度1.2-1.5m/min，压力0.3-0.4MPa
1.0-1.5mm膜：温度320-350℃，速度0.8-1.2m/min，压力0.4-0.5MPa
操作步骤：
对齐搭接膜材，平整放入焊机夹具，避免褶皱、偏移。
启动焊机，匀速行进，保持压力稳定，观察焊缝两侧均匀熔浆挤出。
焊接完成后，保持压力自然冷却3-5分钟，期间禁止移动、扰动焊缝。
（二）挤压焊接（细部修补+复杂部位）
适用于边角、管道穿膜处、阴阳角、焊缝修补及T形节点加强，灵活性强。
参数设置：焊条温度280-320℃，焊接速度0.5-1m/min，焊枪嘴与膜面距离3-5mm，角度45°。
操作要点：
清理接缝间隙，选用同材质 HDPE 焊条，避免材质不符开裂。
焊枪垂直焊缝，匀速移动，熔融焊条均匀填充接缝，确保密实无空隙。
管道穿膜、阴阳角等部位，先热熔焊基础密封，再挤压焊加强，形成复合密封。
三、焊后质量检测：严格验收，杜绝隐患
1. 外观检查
目测焊缝平整顺直，无滑移、皱折、烫伤、焦边、气泡；焊缝均匀凸起，熔合紧密，起止点、转弯处无漏焊、虚焊。
2. 气压检测（双轨焊缝必做）
向双轨焊缝腔体注入气压，压力0.15-0.2MPa，稳压 5 分钟，压降≤20% 为合格；压降超标处标记修补。
3. 真空罩检测（单缝 / 细部焊缝）
焊缝涂抹肥皂水，覆盖透明真空罩，抽负压至 0.02-0.05MPa，保持15秒，无气泡冒出为合格。
4. 电火花检测（可选）
针对厚度≥1.0mm 防渗膜，检测焊缝及膜面完整性，无击穿火花为合格。
四、常见问题与注意事项
焊缝气泡：多因膜面潮湿、灰尘未清或温度过高，需清理干净、调整温度。
虚焊/脱焊：焊接温度不足、速度过快或压力不够，需重新调试参数，补焊处理。
焦边破损：温度过高、速度过慢，及时降温、提速，破损处用挤压焊修补。
特殊部位：陡坡施工做好防滑固定；T 形节点、管道周边必须挤压焊加强，避免渗漏隐患。
成品保护：焊后及时覆盖保护层，避免暴晒、尖锐物划伤，后续施工禁止碾压焊缝。
五、总结
防渗膜焊接核心是清洁基面、适配设备、严控参数、规范操作、完善检测。大面积施工优先双轨热熔焊，细部修补用挤压焊，全程遵循工艺标准，才能保障焊缝质量，延长防渗工程使用寿命。
