HDPE土工膜在水库防渗工程中的应用案例
时间：2026-03-18 11:27 点击次数：
HDPE土工膜作为一种以高密度聚乙烯树脂为原料，经吹塑工艺加工而成的高分子防渗材料，凭借其防渗效果优异、抗老化能力强、拉伸强度高、耐腐蚀性能良好及使用寿命长等突出优势，已广泛应用于水库、河道、堤坝等各类水利设施的防渗工程中。在水利工程建设中，防渗性能是保障工程安全稳定运行、提升水资源利用效率的核心关键。
本文以某水库防渗改造工程为例，详细阐述HDPE土工膜的选型、施工工艺、质量控制及应用成效，为同类水利防渗工程提供实践参考。
水库是当地重要的水资源储备枢纽，主要承担周边农田灌溉、居民生活供水及生态补水任务。该水库因库区地质条件复杂，库底及库坡存在砂层、裂隙等易渗漏区域，导致水资源损耗严重，年渗漏量高达120万立方米，不仅降低了水库的蓄水效率，还因渗漏水流引发坝体软化、边坡滑坡等安全隐患，严重影响工程的安全稳定运行。为解决这一问题，工程指挥部经过多方调研论证，决定采用HDPE土工膜铺设方案，构建完整的库区防渗体系，实现水资源高效利用与工程安全保障的双重目标。
结合水库的工程工况及防渗需求，本次工程选用的HDPE土工膜严格遵循GB/T 17643-2025《土工合成材料 聚乙烯土工膜》国家标准，优先选用1.5mm厚双糙面（GH-2T2）环保专用型产品。该型号产品密度≥0.940g/cm³，炭黑含量控制在2.0%~2.8%，渗透系数≤1×10⁻¹³cm/s（20℃），拉伸屈服强度（纵/横向）≥10kN/m，断裂伸长率在10%~16%之间，抗穿刺强度≥535N，耐环境应力开裂时间≥500h等，设计使用寿命可达15-20年以上，能够有效抵御库区复杂地质条件和恶劣气候环境的影响，确保防渗效果长期稳定。
本次HDPE土工膜铺设工程总面积达8.2万平方米，主要覆盖水库库底、库坡及坝体迎水面，施工过程严格按照“基面处理—膜体铺设—接缝焊接—质量检测—覆盖防护”的流程推进，重点把控以下关键环节。基面处理是保障防渗效果的基础，施工前需对库区基底进行彻底平整，清除尖锐杂物、石块及杂草，采用压路机进行压实处理，确保基面压实度达到95%以上。针对库底局部砂层较厚、承载力不足的区域，额外铺设一层土工布作为缓冲防护层，避免膜体被尖锐物体刺破，同时增强膜体与土壤之间的附着力。

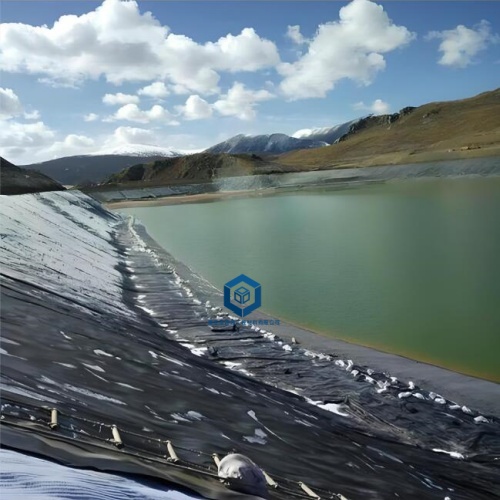

膜体铺设采用“由下至上、分层推进”的方式，铺设过程中严格控制膜体张力，避免出现褶皱、拉伸过度或松弛现象，确保膜体与基面紧密贴合。为减少接缝数量、降低渗漏隐患，采用宽幅HDPE土工膜进行铺设，膜体之间的搭接宽度控制在10cm以上，接缝采用双轨热熔焊接工艺，焊接温度稳定在180-220℃，由专业技术人员操作焊接设备，确保焊接均匀、牢固。焊接完成后，立即采用充气检测法对焊缝进行质量检验，充气压力控制在0.15-0.20MPa，稳压30min无压降即为合格，对检测不合格的焊缝及时进行补焊处理，直至检验合格。
质量管控贯穿工程全过程，除了焊缝检测外，施工期间安排专人对膜体外观、铺设质量进行全程巡查，严禁膜体出现破膜、孔洞、断针残留等质量缺陷；材料进场时，严格核查产品合格证、质量检验报告，对每批次HDPE土工膜进行抽样检测，确保产品质量符合guo jia标准及工程要求。膜体铺设完成并经全面检测合格后，及时进行覆盖防护，库底铺设5-10cm厚的细砂，库坡及坝体迎水面铺设土工布及保护层，防止膜体长期暴晒导致老化，同时避免施工及后期运行过程中对膜体造成损伤。

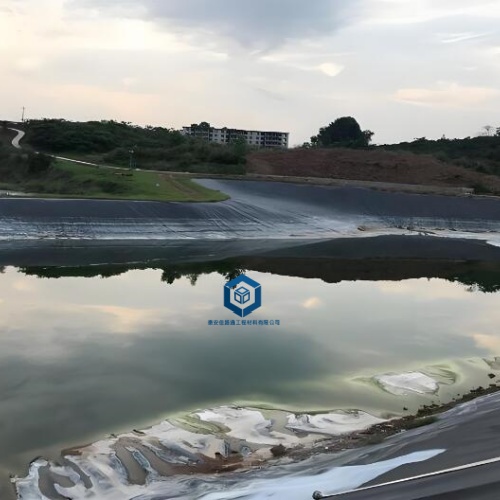

本次HDPE土工膜防渗改造工程历时3个月完成，经竣工验收合格后正式投入使用。工程运行三年以来，通过现场监测数据显示，水库年渗漏量从改造前的120万立方米降至15万立方米，水资源利用率大幅提升90%，有效减少了水资源浪费，保障了周边农田灌溉及居民生活用水需求。同时，HDPE土工膜的铺设有效阻断了渗透水流，避免了坝体软化、滑坡等安全隐患，坝体结构稳定性显著提升，经多年运行未出现任何渗漏及结构损坏问题。
此外，该工程采用HDPE土工膜防渗方案，相较于传统混凝土防渗工艺，不仅施工周期缩短40%，工程造价降低30%，还具有施工便捷、适应性强、环保无污染等优势，无需复杂的大型设备，对周边生态环境影响较小，实现了经济效益、社会效益与生态效益的统一。
综上所述，HDPE土工膜凭借其优异的综合性能和便捷的施工工艺，在温宿水库防渗工程中取得了显著的应用成效，有效解决了库区渗漏问题，保障了水利工程的安全稳定运行，提升了水资源利用效率。该案例充分证明，HDPE土工膜是水利工程防渗体系的理想材料，可广泛推广应用于各类水库、河道、堤坝等水利设施的防渗改造工程中，为水利工程高质量发展提供有力支撑。
更多关于HDPE土工膜在水库防渗工程中的应用案例，欢迎持续关注我公司网站。
